Европейский и международный крепеж стандартизирован в основном по DIN (Германия) и ISO (международные стандарты). Вот подробная классификация.

Общее введение

• DIN (Deutsches Institut für Normung) — Немецкий институт стандартизации. Эти стандарты стали де-факто эталоном для всего Европейского союза и многих других стран. EN (Europäische Norm) — общеевропейские стандарты, которые часто гармонизированы с DIN.

• ISO (International Organization for Standardization) — Международная организация по стандартизации. Стандарты ISO создаются для унификации требований по всему миру. Многие стандарты DIN были пересмотрены и приняты как ISO.

Часто на крепеже можно встретить двойную маркировку, например, DIN ISO 4014, что говорит о полной гармонизации стандартов.

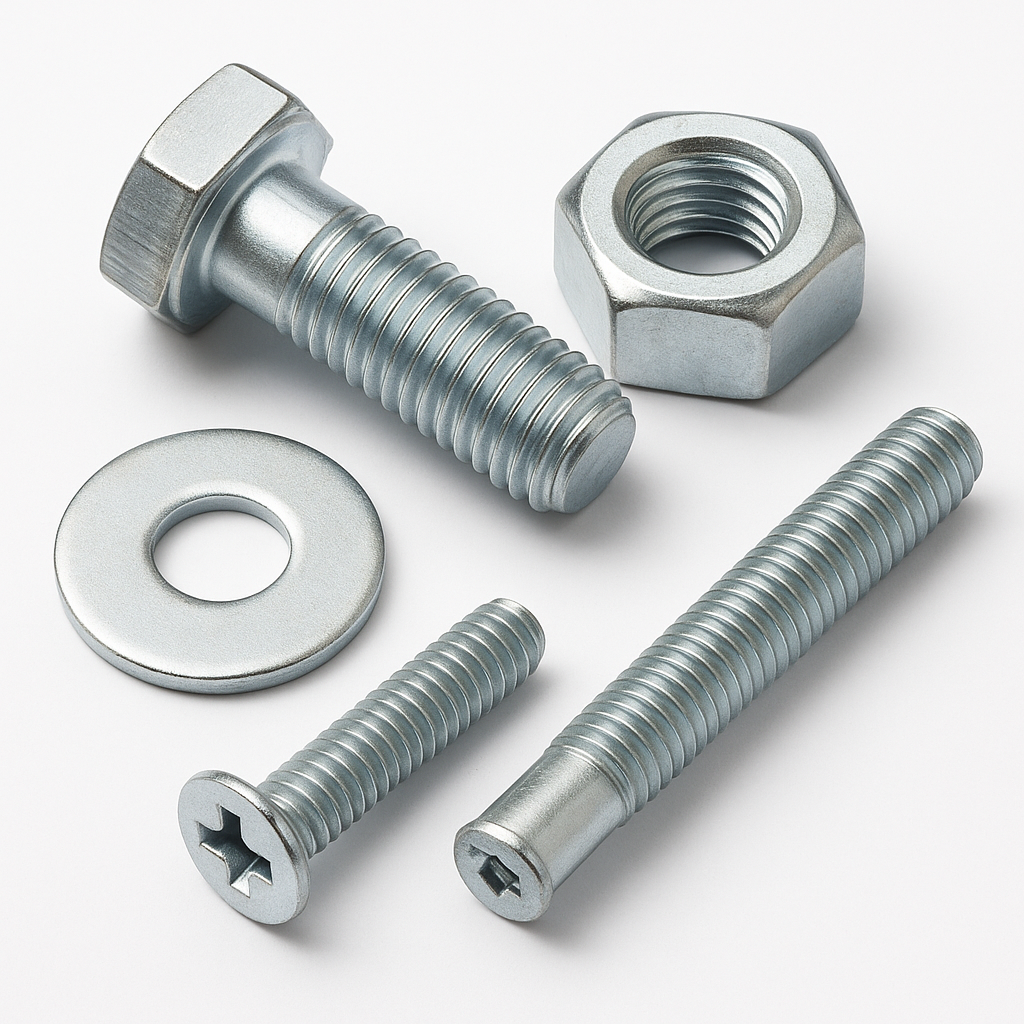

Подробная классификация по видам и стандартам

1. Болты и Винты (Bolts & Screws)

а) Болты с шестигранной головкой (Hex Head Bolts):

• DIN 931 / ISO 4014 — Болт с шестигранной головкой, с частичной резьбой.

• DIN 933 / ISO 4017 — Болт с шестигранной головкой, с полной резьбой (также часто называют "винт с шестигранной головкой").

• DIN 960 / ISO 8765 — Тонкий вариант DIN 931 (с частичной резьбой, метрический класс точности).

• DIN 961 / ISO 8676 — Тонкий вариант DIN 933 (с полной резьбой, метрический класс точности).

б) Винты с цилиндрической головкой и внутренним шестигранником (Socket Head Cap Screws):

• DIN 912 / ISO 4762 — Винт с цилиндрической головкой и внутренним шестигранником. Самый распространенный винт этого типа.

• DIN 6912 — Винт с внутренним шестигранником с увеличенной головкой (для высоконагруженных соединений в стальных конструкциях).

в) Винты с полукруглой и потайной головкой:

• DIN 965 — Винт с потайной головкой и крестообразным шлицем (Phillips).

• DIN 966 — Винт с полукруглой головкой и крестообразным шлицем (Phillips).

• ISO 10642 — Винт с потайной головкой и внутренним шестигранником.

г) Прочие важные винты:

• DIN 7985 — Винт самонарезающий по металлу с потайной головкой и крестообразным шлицем.

• DIN 7500-K — Винт самонарезающий с буром (сверлом).

2. Гайки (Nuts)

а) Шестигранные гайки:

• DIN 934 / ISO 4032 — Шестигранная гайка стандартной высоты.

• DIN 935 — Гайка шестигранная корончатая (под шплинт).

• DIN 936 — Гайка шестигранная низкая.

• DIN 439 — Гайка шестигранная низкая с коническим фасками.

• DIN 985 / ISO 10511 — Самоконтрящаяся гайка с нейлоновым кольцом.

• DIN 6914 — Тяжелая шестигранная гайка (для высоконагруженных соединений).

б) Фланцевые гайки (G flange nuts):

• DIN 6923 — Гайка шестигранная фланцевая. Имеет интегрированную шайбу для увеличения опорной поверхности.

3. Шайбы (Washers)

• DIN 125 / ISO 7089 — Шайба плоская (обычная).

• DIN 127 / ISO 7092 — Шайба пружинная (гровер).

• DIN 434 / ISO 7090 — Шайба квадратная под усиковую гайку.

• DIN 7980 / ISO 7091 — Шайба стопорная зубчатая.

• DIN 6916 — Шайба увеличенная, толстая (для конструкционного крепежа).

4. Шпильки (Studs)

• DIN 975 — Шпилька резьбовая метрическая общего назначения.

• DIN 938 — Шпилька с резьбой одинаковой длины с обеих сторон.

• DIN 939 — Шпилька с резьбой разной длины с обеих сторон.

• ISO 4016 — Шпилька с посадкой по свободному размеру.

5. Винты с внутренним шестигранником (Socket Set Screws)

Используются для фиксации деталей на валах или осях.

• DIN 913 — С цилиндрическим концом.

• DIN 914 — С коническим концом.

• DIN 915 — С плоским торцом.

• DIN 916 — С рифленым наконечником (буртиком).

6. Заклепки (Rivets)

• DIN 660 / ISO 15973 — Заклепка с полукруглой головкой.

• DIN 661 / ISO 15974 — Заклепка с потайной головкой.

• DIN 124 — Заклепка с плоской головкой.

• DIN 7337 — Заклепка вытяжная (тяговая) общего назначения.

7. Штифты (Pins)

• DIN 7 — Штифт конический.

• DIN 6325 — Штифт цилиндрический стандартный.

• DIN 1481 — Штифт сплошной высаженный.

• DIN 94 — Шплинт (Split Pin).

Сводная таблица самых популярных стандартов DIN/ISO

Классы прочности

Для метрического крепежа используется система классов прочности, которая обозначается двумя числами через точку (например, 8.8, 10.9, 12.9).

• Первое число означает ≈ 1/100 от минимального предела прочности на растяжение (в МПа).

• Второе число означает отношение предела текучести к пределу прочности (в %).

Пример: Класс прочности 8.8 означает:

• Предел прочности ≈ 8 x 100 = 800 МПа

• Предел текучести ≈ 800 МПа x 0.8 = 640 МПа

Для гаек используется система классов прочности, обозначаемая одним числом (например, 8, 10, 12), которое соответствует классу прочности болта, с которым она должна использоваться.

Эта система является универсальной для всего метрического крепежа, независимо от стандарта DIN или ISO.
