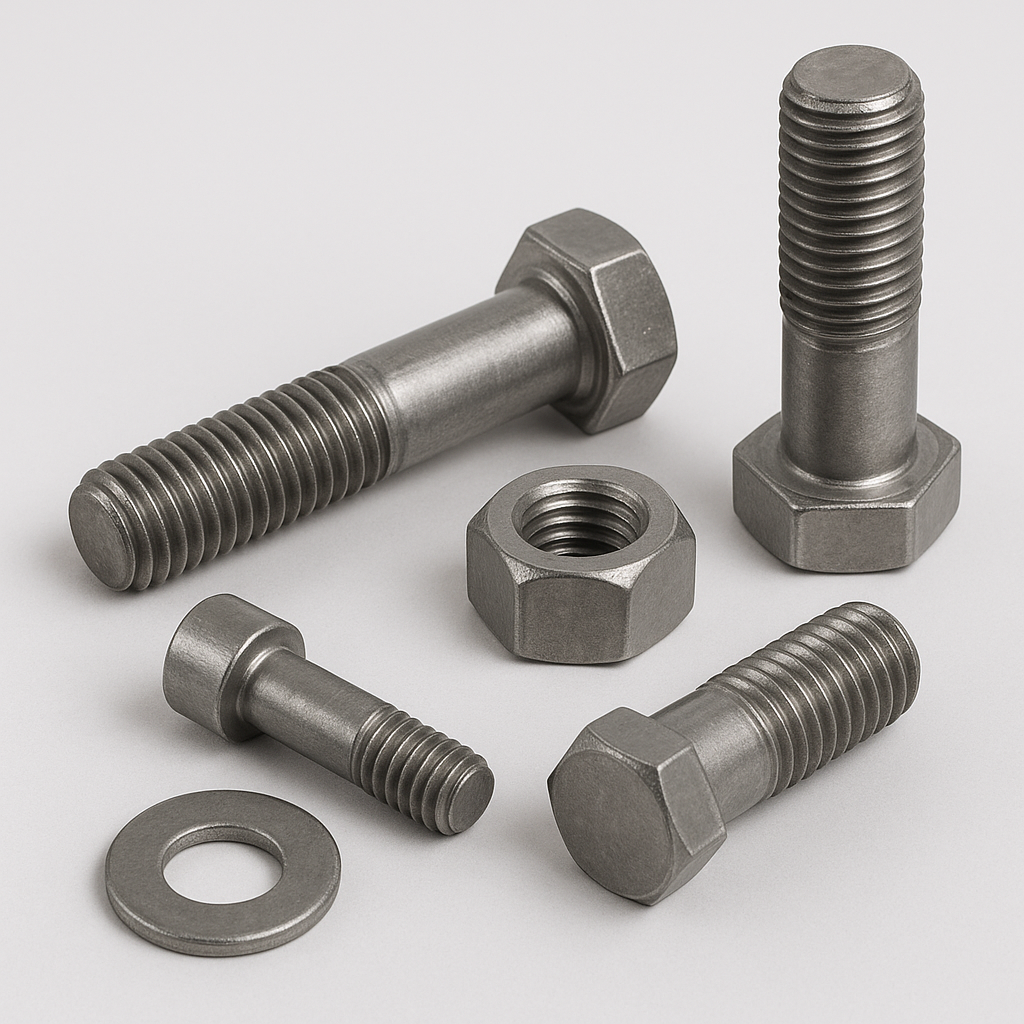

Крепеж по ASME

Заказать

Общее деление крепежа ASME

Весь крепеж по ASME можно условно разделить на несколько крупных категорий:

1. Резьбовой крепеж: Болты, винты, шпильки, гайки.

2. Нерезьбовой крепеж: Шплинты, штифты, стопорные кольца.

3. Вспомогательные элементы: Шайбы.

4. Специальный и трубопроводный крепеж.

Подробная классификация по видам и стандартам

Вот основные виды крепежа с указанием конкретных стандартов ASME, которые их регламентируют.

1. Болты и Винты (Bolts & Screws)

Это самый распространенный вид крепежа. Стандарты регулируют форму, размеры и допуски.

• ASME B18.2.1 - Болты с шестигранной головкой (Square and Hex Bolts and Screws). Это "классика" тяжелого машиностроения. Включает:

  • Тяжелый шестигранник (Hex Heavy)

  • Обычный шестигранник (Hex Regular)

  • Болты с квадратной подголовкой (Square Bolts)

• ASME B18.6.2 - Винты с цилиндрической и потайной головкой (Slotted Head Cap Screws, Elevator Bolts):

  • Винты с цилиндрической головкой и шлицем (Slotted Flat Head)

  • Винты с потайной головкой и шлицем (Slotted Oval Head)

  • Винты с полукруглой головкой и шлицем (Slotted Round Head)

• ASME B18.6.3 - Винты для металла (Machine Screws). Меньше по размеру, часто с мелкой резьбой.

• ASME B18.5 - Болты с круглой головкой и квадратным подголовком (Round Head Square Neck Bolts). Классические "колесные болты" для сельхозтехники.

2. Гайки (Nuts)

Стандарты определяют типы, размеры и классы прочности гаек.

• ASME B18.2.2 - Гайки шестигранные (Square and Hex Nuts). Основной стандарт, аналогичный B18.2.1 для болтов. Включает:

  • Гайки шестигранные обычные (Finished Hex Nuts)

  • Гайки шестигранные тяжелые (Heavy Hex Nuts) - чаще всего используются с тяжелыми болтами в ответственных соединениях.

  • Гайки шестигранные корончатые (Hex Castle Nuts) - для использования со шплинтами.

  • Гайки-барашки (Wing Nuts)

• ASME B18.16.5 - Стопорные гайки (Prevailing-Torque Type Steel Hex Nuts). Гайки с нейлоновым кольцом или деформированной резьбой для самоконтрования.

3. Шпильки (Studs)

Используются в основном в фланцевых соединениях (например, в трубопроводной арматуре).

• ASME B16.5 / B16.47 - Стандарты на фланцы, которые прямо ссылаются на использование шпилек с резьбой на обоих концах.

• ASME B1.1 - Унифицированный стандарт на резьбу, который применяется к шпилькам. Часто шпильки обозначаются по типу: Стандартные (STD), Длинные (L), Сверхдлинные (XL).

4. Шайбы (Washers)

Стандарты определяют размеры и толщину.

• ASME B18.22.1 - Шайбы обычные (Plain Washers). Неструктурные шайбы, используемые для распределения нагрузки, защиты поверхности или в качестве упора.

  • Тип A - Стандартная серия

  • Тип B - Шайбы для больших зазоров

  • Тип C - Шайбы для отверстий под заклепки

• ASME B18.21.1 - Шайбы стопорные и пружинные (Lock Washers). Используются для предотвращения самоотвинчивания.

  • Пружинные шайбы (гроверы) - Split Lock Washers

  • Зубчатые стопорные шайбы - Tooth Lock Washers (внутренние, внешние, комбинированные)

5. Штифты и Шплинты (Pins & Cotter Pins)

Используются для фиксации деталей, передачи крутящего момента и в качестве осей.

• ASME B18.8.2 - Шплинты и котельные штифты (Clevis Pins and Cotter Pins). Классические шплинты для контрования гаек и болтов.

• ASME B18.8.1 - Конические штифты (Taper Pins).

• ASME B18.8.1 - Параллельные штифты (Straight Pins), включая цилиндрические, зубчатые и др.

6. Специальный Крепеж для Трубопроводов и Котлов

Это особая категория, часто регулируемая стандартами, связанными с сосудами высокого давления и трубопроводами.

• Крепеж для фланцевых соединений (ASME B16.5, B16.47): Тяжелые шестигранные болты, гайки и шпильки, рассчитанные на высокое давление и температуру.

• Крепеж для котлов и сосудов давления (ASME BPVC, Раздел II, Часть D): Материалы и механические свойства крепежа, используемого в этом оборудовании.

Сводная таблица самых популярных стандартов

Важно помнить: Стандарты ASME в основном регулируют геометрию, размеры и допуски крепежа. Классы прочности (например, Grade 2, 5, 8 для болтов или Grade 2H, 8 для гаек) определяются другими стандартами, в первую очередь ASTM (например, ASTM A193, A194, A307, A354). На практике спецификация часто выглядит так: Болт ASME B18.2.1, ASTM A193 B7, что означает соответствие стандарту ASME по форме и ASTM по материалу и прочности.
