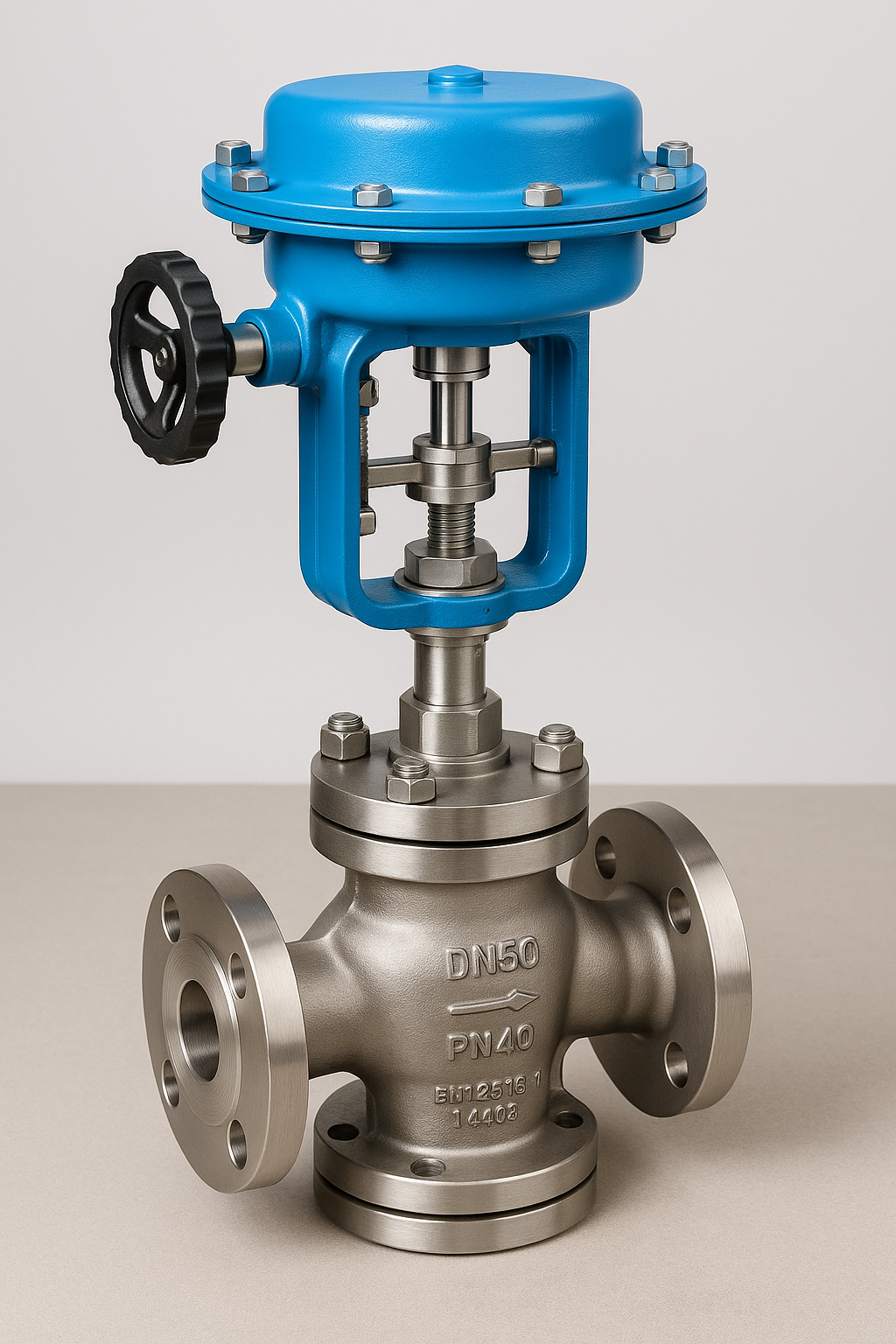

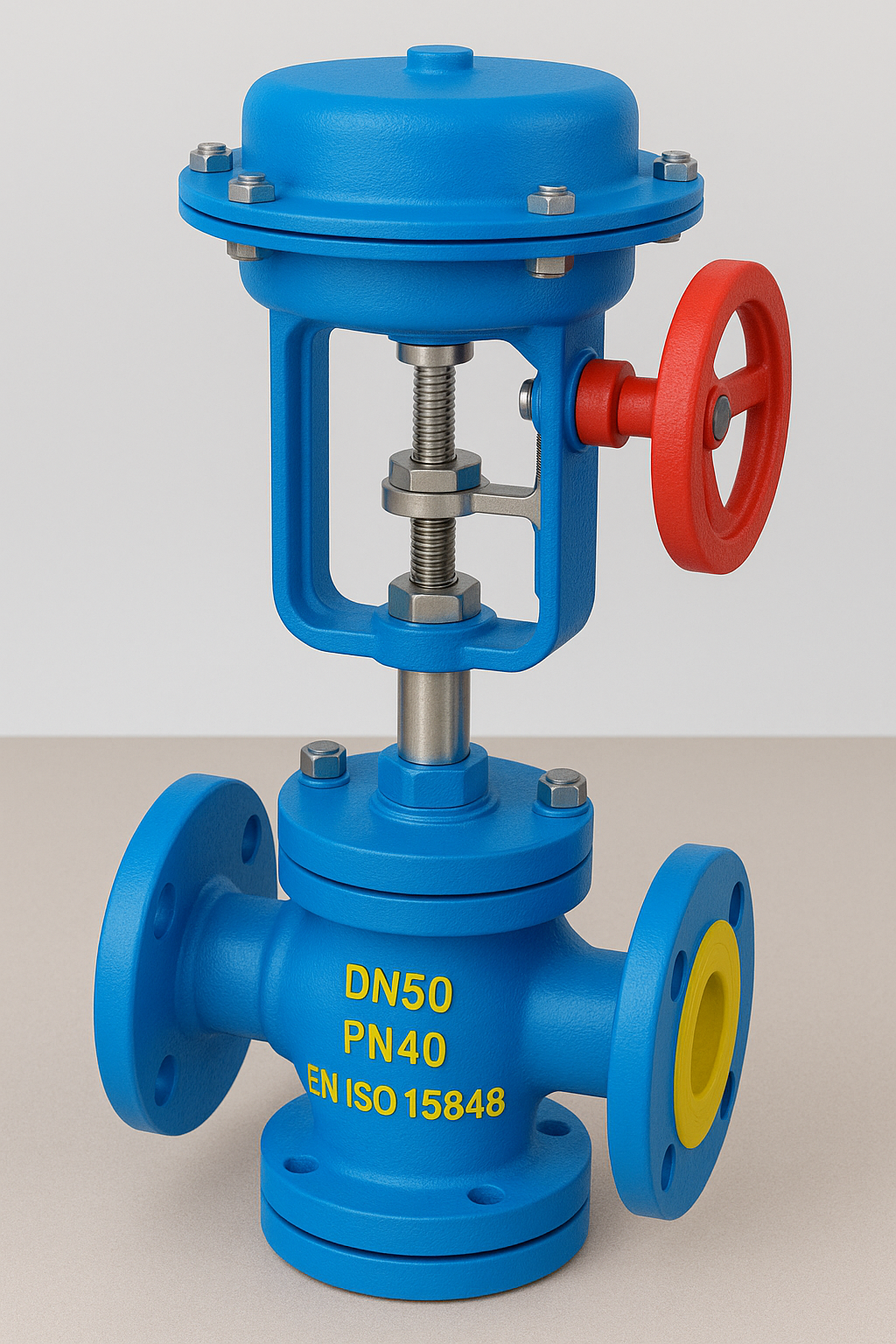

Регулирующий клапан (Control valve)

1. Что такое регулирующий клапан (Control Valve)?

Регулирующий клапан — это автоматизированный тип трубопроводной арматуры, предназначенный для точного управления параметрами технологического процесса (расходом, давлением, температурой, уровнем) путем изменения расхода рабочей среды через свой проходной канал.

Ключевые компоненты:

• Исполнительный механиник (привод): Пневматический, электрический или гидравлический.

• Позиционер: Устройство, обеспечивающее точное позиционирование затвора в соответствии с управляющим сигналом (например, 4-20 мА).

• Клапан (корпус с затвором): Непосредственно регулирующий элемент.

Основная функция: Быть "исполнительной рукой" системы автоматического регулирования (АСУ ТП), получая сигнал от контроллера и точно дозируя поток среды.

2. Стандарты API (American Petroleum Institute)

Сфера применения: Нефтегазовая промышленность, где требуются высочайшая надежность, стойкость к экстремальным давлениям, температурам, кавитации и агрессивным средам.

Ключевые стандарты и их особенности:

• API 6D / API 6A: Спецификация для арматуры, используемой в магистральных трубопроводах и скважинном оборудовании. Хотя в основном ориентированы на запорную арматуру, многие требования применимы и к регулирующим клапанам для этих сред.

• API 520/521: Стандарты по расчету и выбору предохранительных клапанов и систем сброса давления, что тесно связано с безопасностью систем, где работают регулирующие клапаны.

• Стандарт де-факто: Для самих регулирующих клапанов в нефтегазовой отрасли часто используются общие стандарты ANSI/ISA (см. ниже), но с дополнительными требованиями, продиктованными API.

Основные особенности регулирующих клапанов для условий API:

• Стойкость к кавитации и шуму: Обязательное использование специальных исполнений — клеточные (cage-guided) клапаны с многоступенчатым дросселированием, антикавитационные тримы, перфорированные клетки (cage) для снижения шума.

• Пожаробезопасное исполнение (Fire Safe): Конструкция должна сохранять герметичность в течение определенного времени при пожаре.

• Материалы: Высококачественные стали (A216 WCB, A351 CF8, CF8M), часто с уплотнительными поверхностями, наплавленными твердыми сплавами (стеллит).

• Классы давления: Соответствуют классам ANSI (Class 150, 300, 600, 900, 1500, 2500).

• Исполнение: Часто с выносным исполнительным механизмом (с верхними лапами) для удобства обслуживания и защиты от перегрева.

3. Стандарты ANSI / ISA (American National Standards Institute / International Society of Automation)

Сфера применения: Широкая промышленность США: химическая, энергетическая, нефтеперерабатывающая, целлюлозно-бумажная и др. ANSI/ISA — это основа для проектирования и расчета регулирующих клапанов в американской системе стандартов.

Ключевые стандарты:

• ANSI B16.34: Фундаментальный стандарт, определяющий требования к арматуре по номинальному давлению (Pressure Class), допустимым материалам и расчетной толщине стенок корпуса.

• ANSI/ISA 75.01: «Промышленные регулирующие клапаны. Часть 1. Методы определения пропускной способности».

  • Определяет формулы для расчета коэффициента расхода Cv (в имперской системе) для различных типов сред (жидкость, газ, пар).

  • Различает два типа расчетов: FCI (стандартный) и IEC (модифицированный).

• ANSI/ISA 75.05: «Промышленные регулирующие клапаны. Часть 5. Маркировка».

• ANSI/ISA 75.08: «Промышленные регулирующие клапаны. Часть 8. Шумовые характеристики».

  • Стандарты серии ISA 75 — это "библия" для любого инженера, занимающегося подбором регулирующих клапанов.

Основные особенности регулирующих клапанов ANSI/ISA:

• Система расчета: Основана на коэффициенте Cv.

• Классы давления: Class 150, 300, 400, 600, 900, 1500, 2500.

• Присоединения: Фланцевые (ANSI B16.5), под приварку (Socket Weld, Butt Weld).

• Универсальность: Клапан, рассчитанный по ISA 75.01, может быть использован в любом применении, но для условий API к нему предъявляются дополнительные требования (кавитация, материалы).

4. Стандарты DIN / IEC / EN (Европейские и международные стандарты)

Сфера применения: Европейский рынок, страны СНГ, а также проекты по всему миру, где используются метрические системы.

Ключевые стандарты:

• IEC 60534 (в России — ГОСТ Р МЭК 60534): Международный стандарт, который полностью эквивалентен европейскому EN 60534 и часто приходит на смену DIN. Это прямой аналог серии стандартов ISA 75.

  • IEC 60534-2-1: Методы определения пропускной способности. Использует коэффициент Kv (метрический аналог Cv, где 1 Cv ≈ 1.16 Kv).

• DIN 3230: Распространяется на запорную арматуру, но некоторые общие требования применимы.

• DIN 3352: Для задвижек, не для регулирующих клапанов.

• Номинальное давление (PN): Используется метрическая система PN (Pressure Nominale): PN10, PN16, PN25, PN40, PN63, PN100 и т.д.

• Присоединения: Фланцы по DIN EN 1092-1.

Основные особенности регулирующих клапанов DIN/IEC:

• Система расчета: Основана на коэффициенте Kv.

• Метрическая система: Все размеры в миллиметрах (DN - Diameter Nominal).

• Стандартные сигналы управления: 4-20 мА, 0-10 В.

• Материалы: Широко используются чугуны (EN-GJL-250, EN-GJS-400-15), стали (1.0619, 1.4401).

Сравнительная таблица: API vs ANSI/ISA vs DIN/IEC

Итог: Как выбрать?

1. Для магистрального нефтегазового трубопровода или установки с высоким перепадом давлений:

   • Стандарты: API 6D + ANSI/ISA 75.01.

   • Тип клапана: Клеточный (cage-guided) с антикавитационным или шумоподавляющим тримом.

   • Опции: Пожаробезопасное исполнение, стеллированные поверхности.

2. Для технологической установки на химическом заводе (проект по американским нормам):

   • Стандарт: ANSI/ISA 75.01.

   • Тип клапана: Односедельный (для высокой герметичности) или двухседельный (для больших расходов и балансировки усилий).

3. Для системы теплоснабжения, водоподготовки или пищевого производства в Европе:

   • Стандарт: IEC 60534.

   • Тип клапана: Односедельный, мембранный (для агрессивных сред) или трехходовой (для смешения или разделения потоков).

   • Давление: PN16 или PN25.

Понимание этих стандартов позволяет не просто выбрать клапан, а спроектировать надежную и эффективную систему автоматического регулирования, обеспечивающую стабильность и безопасность всего технологического процесса.
