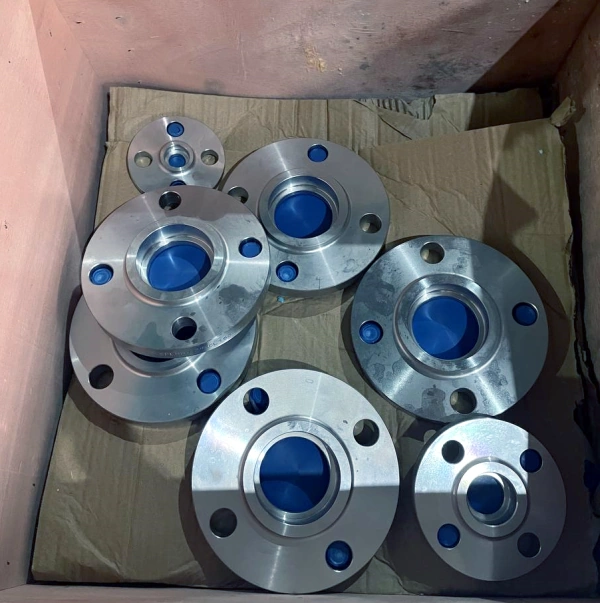

Фланцы (Flanges)

Стальные фланцы и фланцевые фитинги по стандарту ASME B16.5 в размерном диапазоне от NPS 1/2" до NPS 24". Данный стандарт включает регламентацию типоразмеров, веса и предельных допусков для определённых видов фланцев NPS 1/2" до NPS 24" и классов давления от 150 до 2500 Lbs. Фланцы больших размеров от NPS 26" до NPS 60" регламентируются в стандарте ASME B16.47.


Типы фланцев и их характеристики по ASME B16.5


Blind Flange (Глухой фланец):

Фланцевые заглушки (или глухие фланцы) выпускают в ассортименте всех классов давлений и размеров. Заглушки – это цельные стальные диски с уплотнительной поверхностью, имеющие на них отверстия под болты, соответствующие таким же на фланцах.

Welding Neck Flange – фланец приварной встык (воротниковый):

Фланец приварной встык – это соединительная часть трубопроводов, арматуры, валов, сосудов, резервуаров, приборов и т.п. Фланец состоит из диска с отверстиями для болтов (или шпилек) и характерным максимально симметричным выступом в форме усеченного конуса для приварки встык.

Lap Joint Flange – фланец приварной внахлест (свободный):

Фланцы приварные внахлест имеют скругленную внутреннюю кромку около уплотнительной поверхности для плотного прилегания к концевому приварному кольцу. Фланцы свободные применяются на часто разбираемых участках трубопроводов, так как данные соединения легко монтируются. Фланцы данного типа надеваются на трубу, но не привариваются и не крепятся к ней каким-либо иным образом, а могут свободно вокруг нее вращаться.

Socket Weld (SW) Flange - фланец приварной с впадиной под сварку (раструбный фланец):

Отличием конструкции раструбных фланцев является наличие специальной выемки, расположенной в тыльной части фланца, что конструктивно создано воротником небольшого размера. Помимо этого, радиус отверстия на приварной плоскости этого фланца больше, чем внутренний радиус трубы приблизительно на величину толщины трубной стенки. Монтаж выполняется посредством установки конца трубы в гнездо, с последующим обвариванием.

Threaded (Screwed, ST) Flange – фланец резьбовой:

Фланцы на резьбе по ASME/ANSI B16.5 (резьбовые) образуют с трубой резьбовое соединение. После монтажа его часто усиливают сваркой. Несмотря на то, что стандарт ASME регламентирует данные фланцы для большого числа классов давлений и большого количества популярных условных типоразмеров, используют фланцы данной конструкции редко, в основном - малых диаметров и низких классов давления.

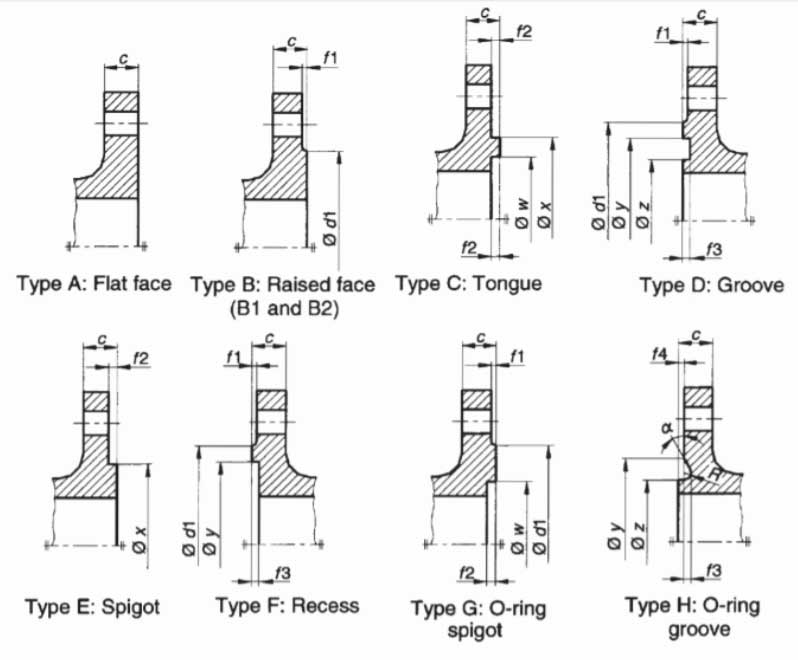

Типы соединительной поверхности для фланцев ASME B16.5:


Перечень спецификаций материалов для изготовления фланцев (ASTM):
